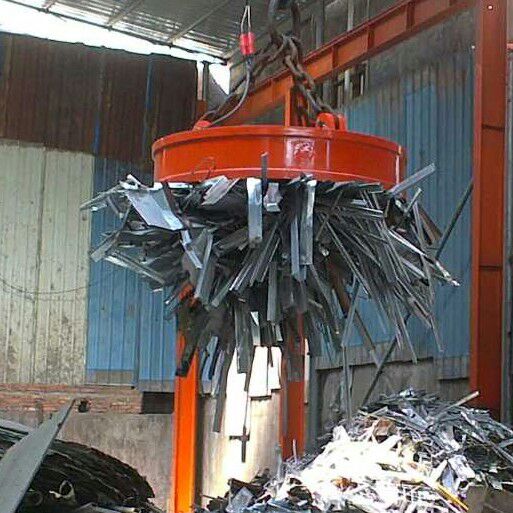

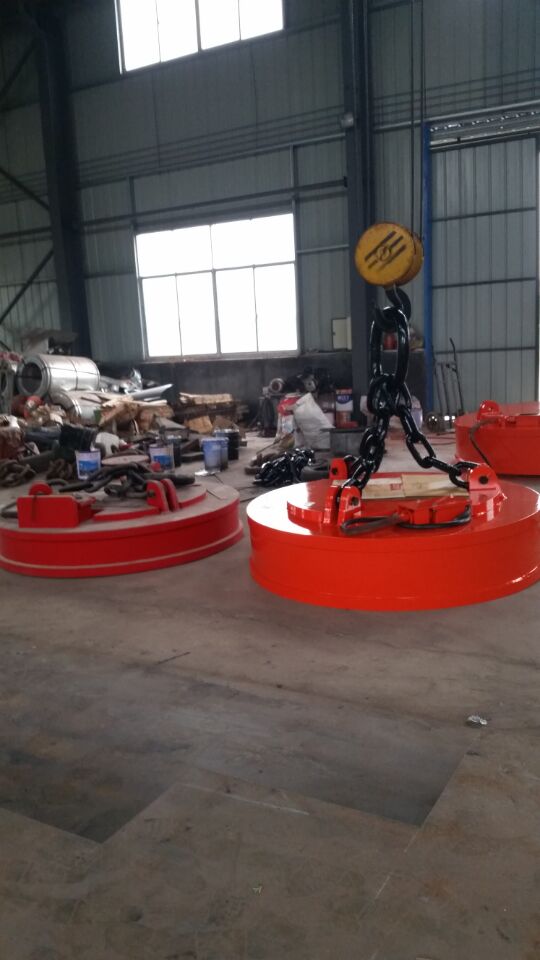

起重電磁吸盤的安全保護裝置，能在突然斷電且電磁吸盤不失吸力時立刻發出聲、光警示信號。本新型

裝置采取如下技術方案，交流接觸器AK、常開按鈕開關K、常閉按鈕開關T1串聯后接電源，電源變壓器T的

    在電源變壓器T次級線圈的3、5端接有整流器D1和電磁吸盤DX，起重電磁吸盤電源變壓器T次級線圈4、

5端接有整流器D2和蓄電池E，常開觸點AK4、直流接觸器BK、常閉按鈕開關T2串聯后并聯在蓄電池E兩端，

常開觸點BK1并聯在常開觸點AK上。

    示警燈XD與警笛JD并聯并與常閉觸點AK5串聯后跨接在直流接觸器BK的兩端，逆變器NB的輸入端接直流

接觸器BK和常閉按鈕開關T2串聯電路的兩端。整流器D1和電磁吸盤DX之間串有常開觸點AK3、常開觸點BK2

并聯在AK3上，起重電磁吸盤常開觸點BK2并在常開觸點AK3上后與整流器D1、D3的負極相連，逆變器NB的

輸出端接D3的正極、電源變壓器T次級線圈的5端。
